配電站所終端DTU概述

主要實現配網在線和離線遠方監控和與配電自動管理,，以達到配網安全,，可靠，經濟,，優質,，高效運行之目的。 適用于35KV用以下的開閉站,、變電站,、變電所、配電室,、配電房的1～16回線路測控,，與配電網自動化主站和子站系統配合，實現多條線路的電量的采集和控制,，檢測故障,、故障區域定位、隔離及非故障區域恢復供電,，提高供電可靠性,。可采集并上傳多回路線路電壓,、線路電流,、零序電流、設備狀態等運行及故障信息,，具備多種方式的通信接口和多種標準通信規約,。具有交流采樣、直流遙測,、遙控,、遙信,、錄波、時鐘同步,、事件順序記錄,、多串口通信、多種通信規約,、分布式網絡通信,、當?shù)鼗蜻h(yuǎn)方在線裝載、設置參數,、遠程診斷維護等多種功能,。

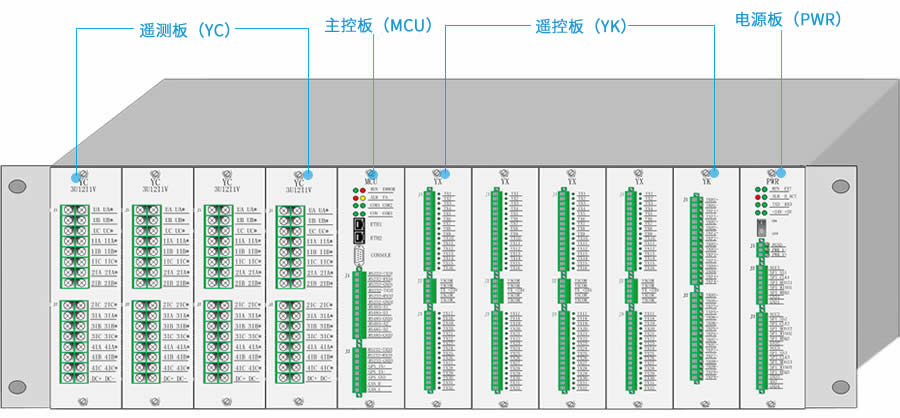

DTU主控單元組成

主控單元主要由遙測板（YC）、MCU 板,、遙信板（YX）,、遙控板（YK）、電源板 （PWR）組成,。其結構如下圖所示：

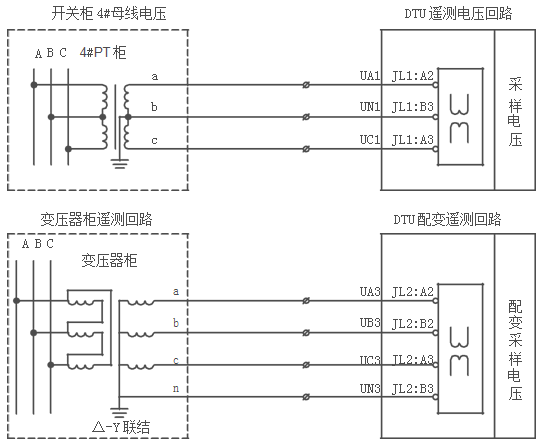

遙測（YC）功能及接線

可進行交流的采集,、轉換、處理模擬量并可同時向主站傳送,，實現電流,、電壓量的測量,，并監視饋線的供電狀況,，按線路分，每條線路采集,、轉化并處理的模擬量包括以下幾點：
√三相電壓 Ua,、Ub、Uc 或則兩線路電壓,；
√三相測量電路 Ia,、Ib、Ic 或則保護電流,；
√各相有功功率與無功功率以及總功率,；
√零序電壓3U0與零序電流3I0；
√頻率,；
√總功率因數與分相功率因數,。

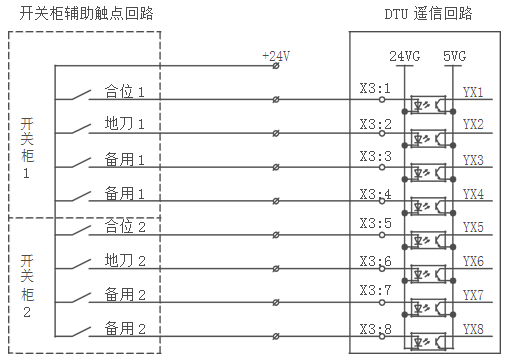

遙信（YX）功能及接線

1、輸入電路可以監視 96 路干接點輸入的數字量(或者 128路),，裝置內部的 DC/DC 轉換器輸出隔離的 24VDC 為干接點提供輸入回路驅動電源,。
2、允許使用外部隔離電源代替內部 24VDC 作為接點輸入電源,。數字輸入的隔離濕電壓采用"或"設計,，可以使用電壓高達 48VDC 的外部隔離濕電源。如果采用 48VDC 外部電源，需要通過公司技術人員進行必要配置,。
3,、雙點遙信的合成：能夠根據采集到的開關分閘與合閘的位置信息，自動生成具有故障態,、中間態,、合閘及分閘表述能力的雙點遙信信號，支持遙信變位優先傳送,。
4,、軟遙信生成，包括：裝置故障信號,，各線路的過負荷,、單相接地、過 電流,、相間短路,、過電壓、零序過電流等信號,。

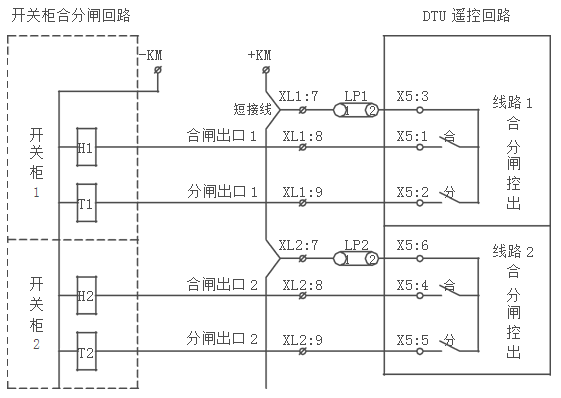

遙控（YK）功能及接線

1,、支持本地手動按鈕實現對斷路器的分、合閘操作,，具備控制出口硬壓板,，支持控制出口軟壓板功能；
2,、裝置接受并執行來自主站或子站的遙控指令,，完成開關的分、合閘,、閉鎖操作,；
3、記錄并保存最近 10 次操作記錄,。

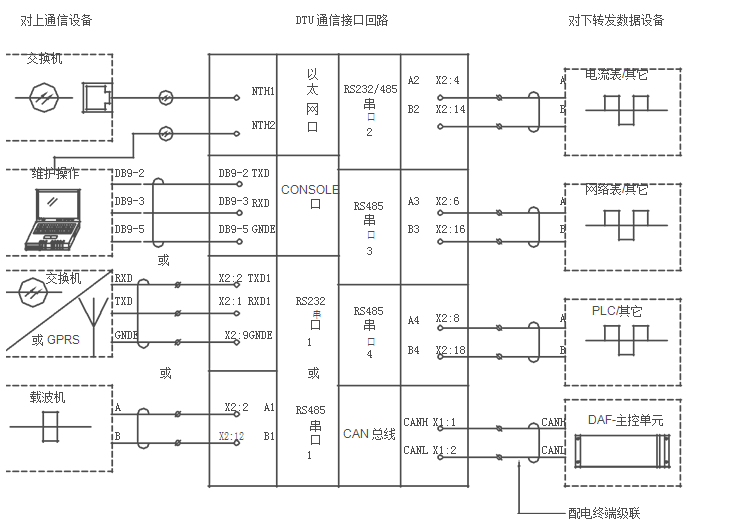

通訊功能及接線

1,、站所終端DTU集成有2個RS232口、兩個RS485以及兩個以太網接口,，所有通信口均經過光電隔離,，具有良好的抗干擾與防雷特性。適用于光纖,、載波,、無線、專線等各種通信方式,。
2,、具有豐富的通信規約,，如104、DNP3.0,、101,、SC1801、CAN2.0B 等各種規約,，能與國內配電自動化系統各廠家設備接口,。

數據傳輸功能

1、與主站（子站）通信,，實現數據轉發,、信息上傳、接受并執行主站（主站）下發的控制命令,，配合完成開關操作等功能,。
2、數據任意排序與轉發功能：數據上送時可根據需要在原始的信息庫中進行挑選,，并按理想的上送順序進行排序,，可以有效的降低配電自動化系統的負擔，提高資源利用率,。
3,、對時功能接收主站的對時命令，與系統時鐘保持同步,，使事件記錄具有可比性,。

電源管理功能

1、具有掉電保護,，電源重新恢復后,，能自啟動,。
2,、具備蓄電池后備電源，主電源失電后,，裝置正常工作不低于 12 小時,，支持開關動作次數≥10 次。
3,、具備電源充放電管理及維護功能,。
4、支持自動,、手動,、遠方電池活化操作。

技術參數
