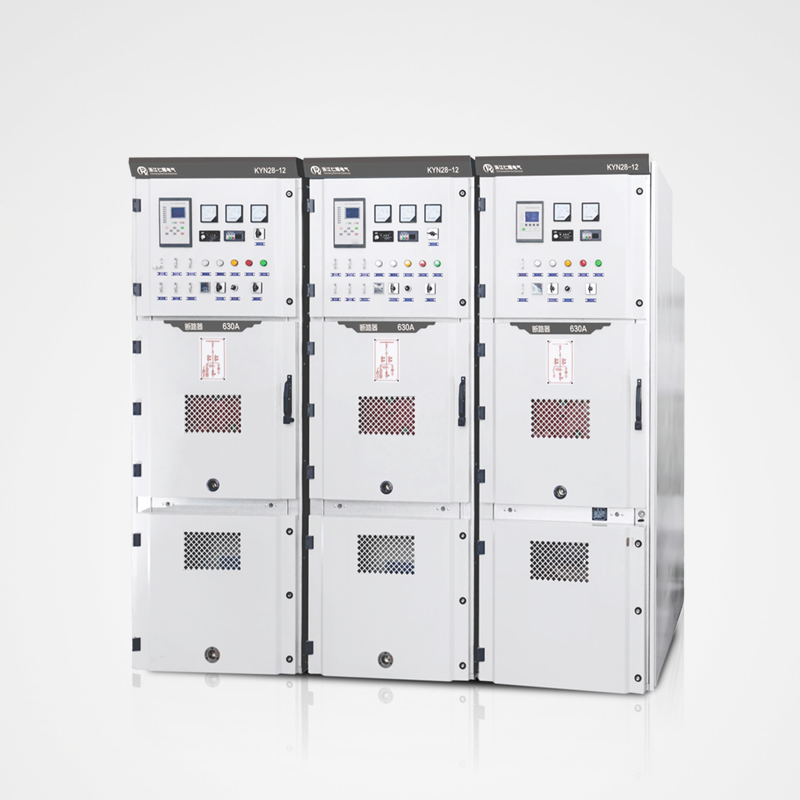

KYN28-12高壓開關柜概述

KYN28-12型鎧裝移開式交流金屬封閉開關設備，因其真空斷路器開關常放在中間,，所以簡稱為KYN28-12中置柜,。適用于三相交流50Hz電力系統，用于電力系統發電,、輸電,、配電、電能轉換和消耗中起著通斷,、控制或保護等作用,。額定電壓為3.6KV~12KV,，其特點是配裝的真空斷路器為中置式,，即斷路器位于開關柜前柜的中部，因此下部空間節省下來可用于其它方案的擴展或作為電纜室用,。主要應用場合有：城市居民,、大型二次變電站、開閉所,、工礦企業,、商場、機場,、地鐵,、風力發電、醫院,、體育場,、鐵路,、隧道等。

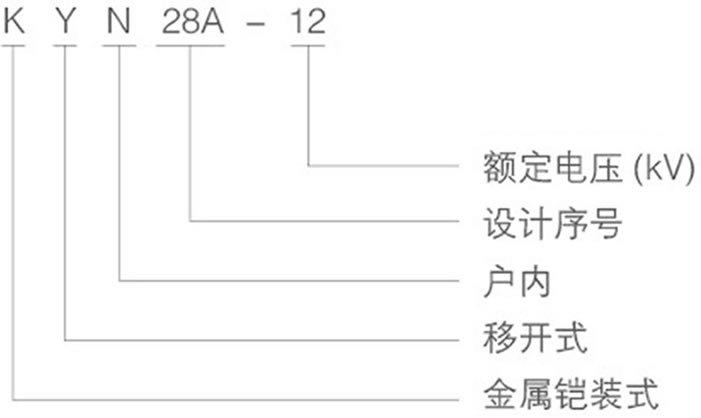

KYN28-12中置柜型號及其含義

主要特點

1,、高壓開關柜體結構采用敷鋁鋅板經CNC機床使用多重折彎工藝加工之后栓接而成,。
2、所有操作均在柜門關閉狀態下進行,。
3,、防護等級高，可防止雜物和蟲害侵入,。
4,、簡單有效的"五防"閉鎖，防止誤操作,。
5,、可配用VS1及VD4型真空斷路器。
6,、更換斷路器簡單,，手車互換性能好。
7,、柜體可靠墻安裝,、柜前維護，減少占地面積,。
8,、電纜室空間充裕、可連接多根電纜,。
9,、斷路器室和電纜室可分別加裝加熱器，防止凝露與腐蝕發生,。

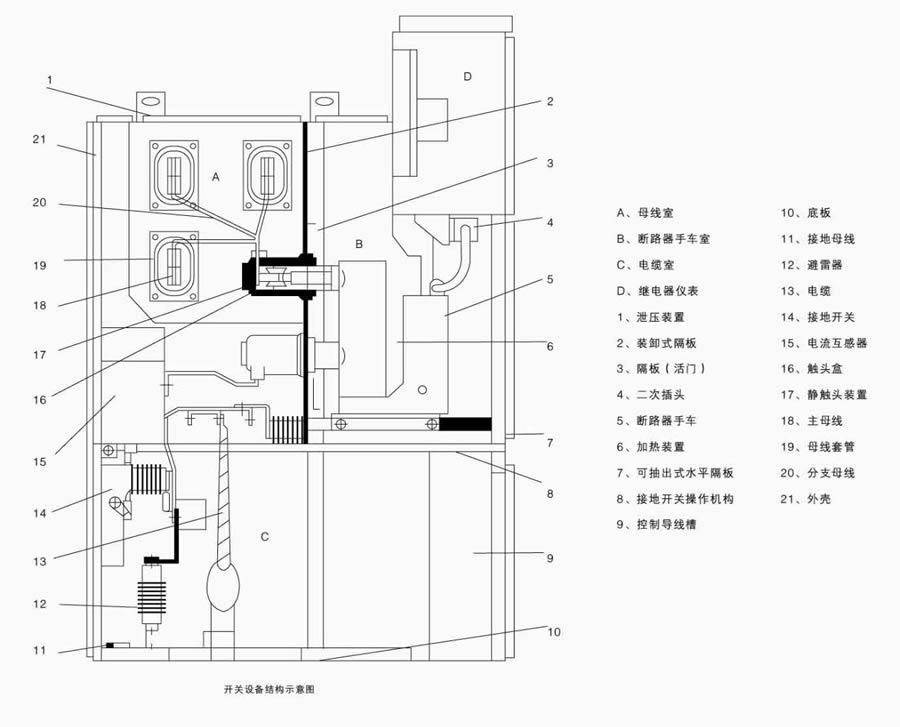

中置柜結構介紹

分為上中下三層,，其中上層是母線室和儀表室，儀表室在前面,、母線室在后面,，兩個小室之間有隔板隔開。中間層為開關室,，是放置真空斷路器的隔室,，斷路器采用手車式真空斷路器，安裝方便,，維修和更換時只需要將斷路器小車推出即可,，無需斷電。下層為電纜室,，空間充足,，可以連接多條電纜,。

五防聯鎖功能

1、防止帶負荷合閘：真空斷路器小車在試驗位置合閘后,，小車斷路器無法進入工作位置,。
2、防止帶接地線合閘：接地刀在合位時,，小車斷路器無法進合閘,。
3、防止誤入帶電間隔：真空斷路器在合閘工作時,，盤柜后門用接地刀上的機械與柜門閉鎖,。
4、防止帶電掛接地線：真空斷路器在工作時合閘,，合接地刀無法投入,。
5、防止帶負荷拉刀閘：真空斷路器在工作合閘運行時,，無法退出小車斷路器的工作位置,。
